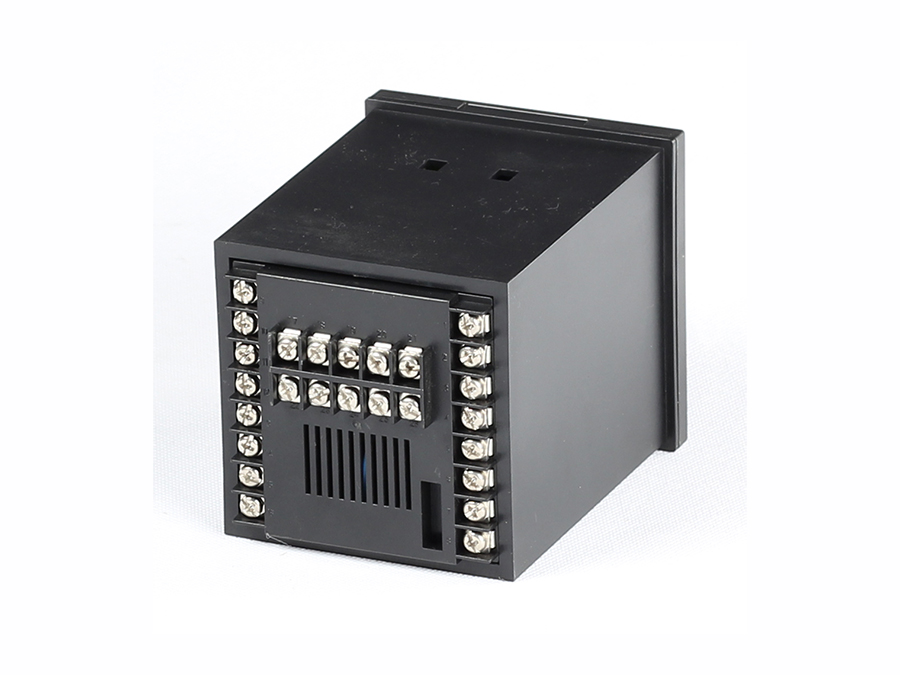

一、概述
ZK 型可控硅電壓調整器和可控硅配合使用，可對負載上的加熱功率進行調節，移相觸發方式有深度電壓負反饋，因此有良好的調整線性，電網波動的影響也減之最小。過零觸發型儀器設計有電網電壓波動補償功能，可穩定不同供電電壓時的加熱功率。
儀器對可控硅有移相和過零二種觸發方式，移相觸發方式改變負載上每個作功波形的有效值，采用連續緩慢調壓的方式調節加熱功率，精度和穩定性都較好，能用普通電表作負載電壓電流檢測。過零發方式增減單位時間內地負載上完整的作功波形數，采用間歇調動的方式調節加熱功率，由于可控硅在電網電壓過零時導通，故無射頻干擾，但不能用普通電表作負載電壓電流檢測。
儀器與輸出為0~10mA 或4~20mA 的XMT-191、XMT-9901等二次儀表配合使用，可構成單相或三相電阻爐的溫度高精度自動控制。
二、特點

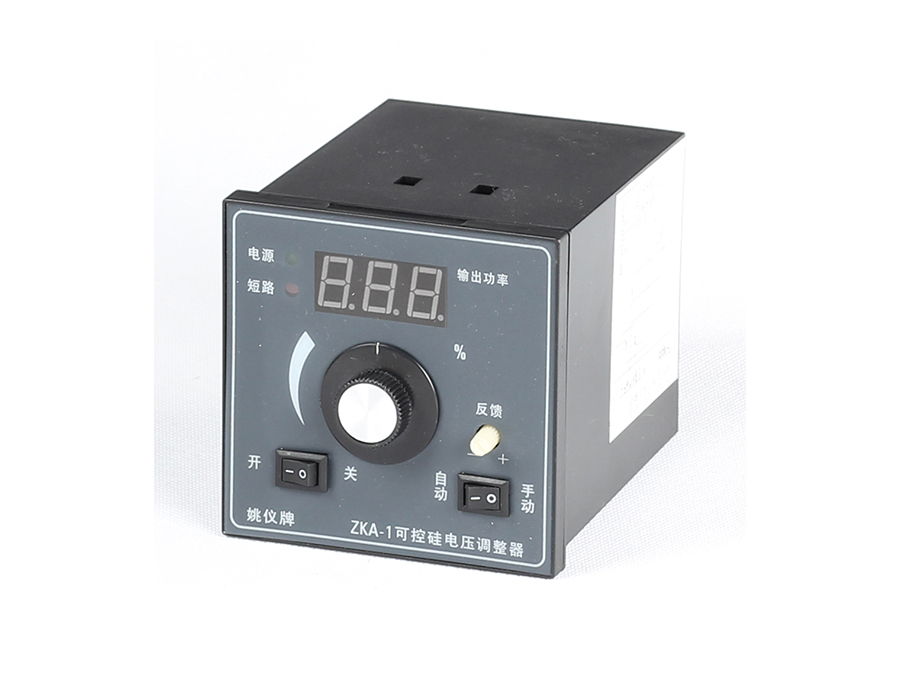

１、新型設計，平面內裝大型電表作輸出指示，易于讀數和機械調零。儀器深度比一般產品縮短一半，重量減輕2 公斤，耐震動性能好，抗干擾能力強。
２、在負載短路或過電流時，儀器可在1～2 個周波內自動關閉可控硅的觸發信號，使可控硅載流而免遭損壞，同時具有負載短路指示功能。
３、直接從電網取同步信號，適用于“Y”形接線方法， 控制穩定可靠。
三、型號編制說明：ZK 可控硅電壓（平均功率）調整器
１．ＺＫ-１表示為：面型尺寸160（寬）×８０（高）×１３０（深）的單相移相觸發可控硅電壓調整器。
２．ＺＫ-３表示為：面型尺寸的160（寬）×８０（高）×１３０（深）三相移相觸發可控硅電壓調整器。
四、主要技術指標：
１、輸入信號：0~10mA（輸入阻抗800Ω）或4～20mA（輸入阻抗250Ω）;
２、輸出脈沖：幅值不小于3V、寬度不小于50uS(20Ω負載時);
３、移相觸發型最大導通角：不小于150 度;
４、工作環境：溫度0~50℃相對濕度不超過85%的無腐蝕性氣體場合;
５、電源：交流220V±15%,50Hz 約3VA
６、重量：約0.8Kg
五、安裝：
1. 檢查儀表下列附件是否齊全：安裝螺釘二副、安裝板二副；
2. 將輸入、輸出（可控硅的控制極G1、G2 和K1、K2）、反饋、電源、地線及電爐連線全部按說明書接妥。
3. 采用“Ｙ”形接法時，可控硅的耐壓必須在600V 以上。可控硅的額定電流必須在
實際使用電流的1.5 倍以上。可控硅應該配用面積足夠大的散熱器，并注意通風散熱良好，以保證可控硅在任何情況下的溫度不超過120℃。當控制方式為半控時，二極管Ｄ的耐壓、電流指標同單向可控硅。
4. 與可控硅陽極串接的三支熔絲必須接在相線輸入端，不得接在其它位置。
5. 如果可控硅散熱器帶電，安裝時應充分考慮防止觸電及可控硅間相互短路。
6. 如接入電流表，必須串接于可控硅的陽極位置，勿使觸發信號流經電流表。
7. 儀器至可控硅的每相觸發信號線應盡量短和其它線分開布線，以免因相互干擾導致可控硅觸發失控。
六、使用與調整：
1. 將“手動~自動”切換開關置于“手動”位置，把面板上的“手動調節”旋鈕反時針旋足，接通電源開關，電源指示燈亮，儀器即可工作。
2. 調節面板上的“手動調節”旋鈕，反映爐子加溫電壓的電表讀數將從零逐漸增加到90%左右，然后將電表讀數減小到40%左右，稍待片刻，爐溫上升，說明儀器“手動”部分工作正常。
3. 如本儀器與具有電流輸出的Ｐ.I.D 調節儀表配合使用，將“手動~自動”開關置于“自動”位置，這時負載上的加熱電壓自動受控于P.I.D 調節儀表的輸出電流值。
4. 可將“手動~自動”開關置于“手動”位置，調節“手調”旋鈕將加熱電壓調在所需要的值上，此時儀器的功能就像一臺手動調壓器。
5. 如負載設計加熱功率偏大，或在對低溫內阻低的對象進行初加溫時，可調整面板上的“反饋”電位器對最大加熱功率進行限制，此時指示輸出的電表讀數變小，可保護負載或可控硅免遭過電流損壞。一般情況下，置儀器于“自動”功能，滿輸入時（如10mA）再調“反饋”電位器，使得負載上的電壓值為供電電壓的90%為準。
6. 不得驅動感應爐、降壓變壓器等電感性負載，以防損壞可控硅。
7. 如遇某一相可控硅不能全導通或輸出嚴重抖動，可將該一相的觸發信號輸出接線互相對調。
8. 儀器出廠前所有內部調整電位器均已調妥，一般情況下勿任意調動。
七、其它：
1. 儀器在倉庫保管時應放在干燥、通風、無腐蝕性氣體的地方，環境溫度和相對濕度應符合技術要求。
2. 若儀器在輸入、輸出、供電等方面的其它要求，可作特殊訂貨。
八、接線圖：
