一、概述

大屏溫濕度顯示儀，采用單（雙）面三排數碼管同時顯示溫度測量值、濕度測量值及平均含水率，溫濕度測量誤差可修正，適用于木材加工等場所的溫濕度和含平均水率測量。

二、技術標準

1、精度：溫度測量精度±0.5%F·S±1.0個字       濕度及含水率精度±5%F·S
2、溫度范圍：-50.0～120.0℃      濕度范圍：0～100%        含水率范圍：0～23%
3、工作電源：AC220V±10%  50HZ      功耗小于10W
4、數碼管規格：3寸
5、正常工作環境：溫度0~50℃，相對濕度35%~85%的無腐蝕性氣體場合

三、儀表的操作及調試

儀表出廠均已調試，用戶一般不用再調，如遇環境改變顯示有偏差，可按以下步驟調試：

1、將本廠專配的調試盒插頭插入顯示屏側面的插孔中。

2、按SET鍵3S，儀表進入溫度偏差修正狀態，第一排溫度顯示窗開始閃爍，此時按▽或△，即可對溫度值進行誤差修正，直到顯示溫度與環境溫度一致即可。

3、按SET鍵保存溫度修正數據后，儀表即轉入第二排濕度誤差修正狀態，按上述步驟即可對該誤差進行修正，最后按SET鍵確認保存數據退出。

4、如果要恢復出廠值（不修正，內部修正數據均為0）則同時按住SET+▽+△即可。

四、故障分析及排除：

本儀表采用了先進的生產工藝，出廠前進行了嚴格的測試，大大提高了儀表的可靠性。常見的故障一般是操作或參數設置不當引起的。若發現無法處理的故障，請記錄故障現象并及時通知當地代理商或者與我們聯系。表4-1是該儀表在日常應用中的幾個常見故障：

★注：本公司將不斷改進產品技術、設計及規格，如有變更，以實物為準，恕不另行通知。

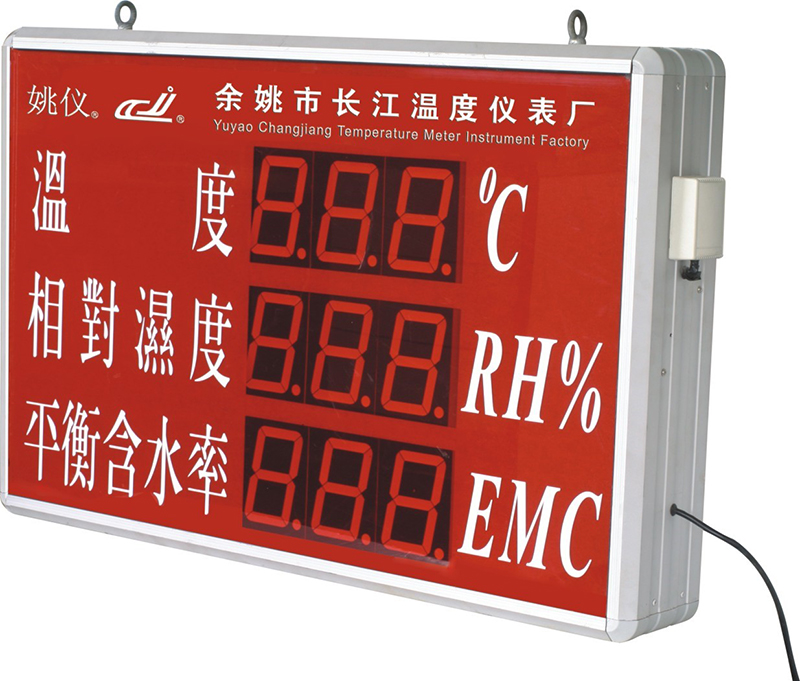

五、產品圖片（參考）
