一、要技術參數

1、測量誤差：±0.5%F·S±1字，附加冷端補償誤差≤±2℃

2、輸入類型：熱電阻：CU50(-50.00～150.00)、PT100（-199.99～600.00）、

熱電偶：K（-30.00～999.99、1000.0～1300.0）、E（-30.00～700.00）、

J（-30.00～900.00）、T（199.00～400.00）、J（-30.00～900.00）、T（199.00～400.00）、

S(-30.00～999.99、1000.0～1600.0)、R(-30.00～999.99、1000.0～1700.0)

模擬量： 0～10V(-1999～19999)、4～20mA(-1999～19999)

3、繼電器輸出(無源)觸點容量：AC220V 5A（阻性負載）

4、電流變送輸出：4～20mA (用戶可自行調節)

5、外形及開孔尺寸：72×144×85   68×135

6、輸出電源：DC24V

7、工作電源：AC 85～242V，50/60HZ

8、儀表工作環境：0～50℃，相對濕度≤85％，無腐蝕性及無強電磁輻射場合

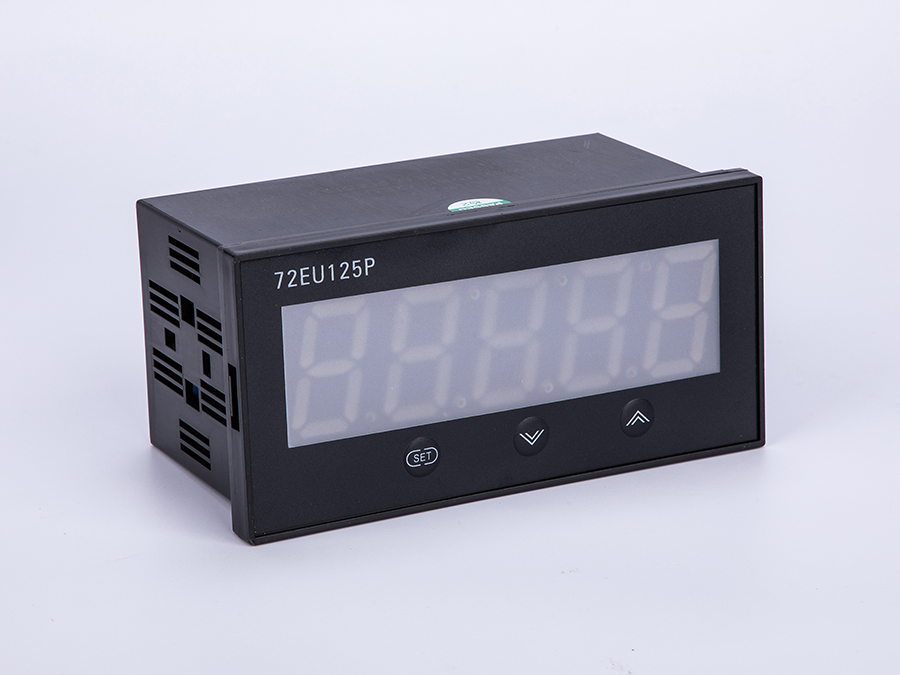

二、儀表面板（參考）

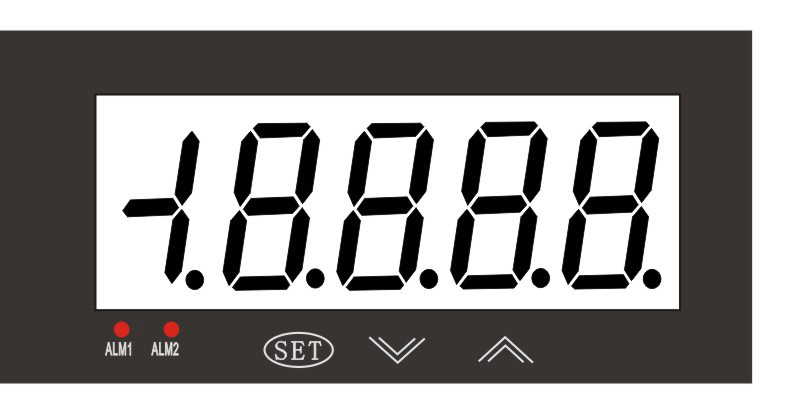

1、儀表面板

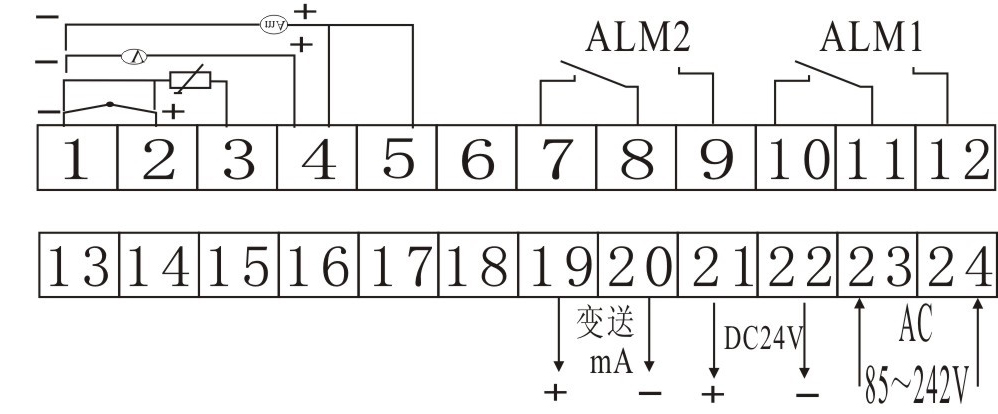

2、儀表接線

注：以儀表上接線圖為準

三、內部參數

序號		提示符	名稱	設定范圍	說明	出廠值
一級菜單	0		上限報警	由 和 決定	超過報警點時有觸點轉換輸出，同時報警燈亮	300
	1		下限報警	同上	低于報警點時有觸點轉換輸出，同時報警燈亮	100
	2		回差	0.1～50.0	－	0.5
	3		傳感器誤差修正	±20.00	測量值可以通過此項值加或減修正	0
	4		電子鎖	0～50	=0 時，可修改所有參數；	0
二級菜單	5		電子鎖	0～255	=0 時，可修改所有參數；	0
	6		輸入類型	-	CU50（）、PT100（）、K（）、E（）、J（）、T（）、S（ ）、r（ ）、0～10V、4～20mA；
	7		小數點	0～4	dp＝0時無小數點，dp＝1時小數點在十位上; dp＝2時小數點在百位上；dp＝3時小數點在千位上；dp＝4時小數點在萬位上 熱電偶、熱電阻設置范圍為0～2； 電流、電壓信號設置范圍為0～4。	0
	8		設定下限	起點到	輸入傳感器全量程	0
	9		設定上限	到量程		400
	10		輸出上限	0～220	用于自定義變送電流的起始與滿度值	200
	11		輸出下限			40

四、儀表操作

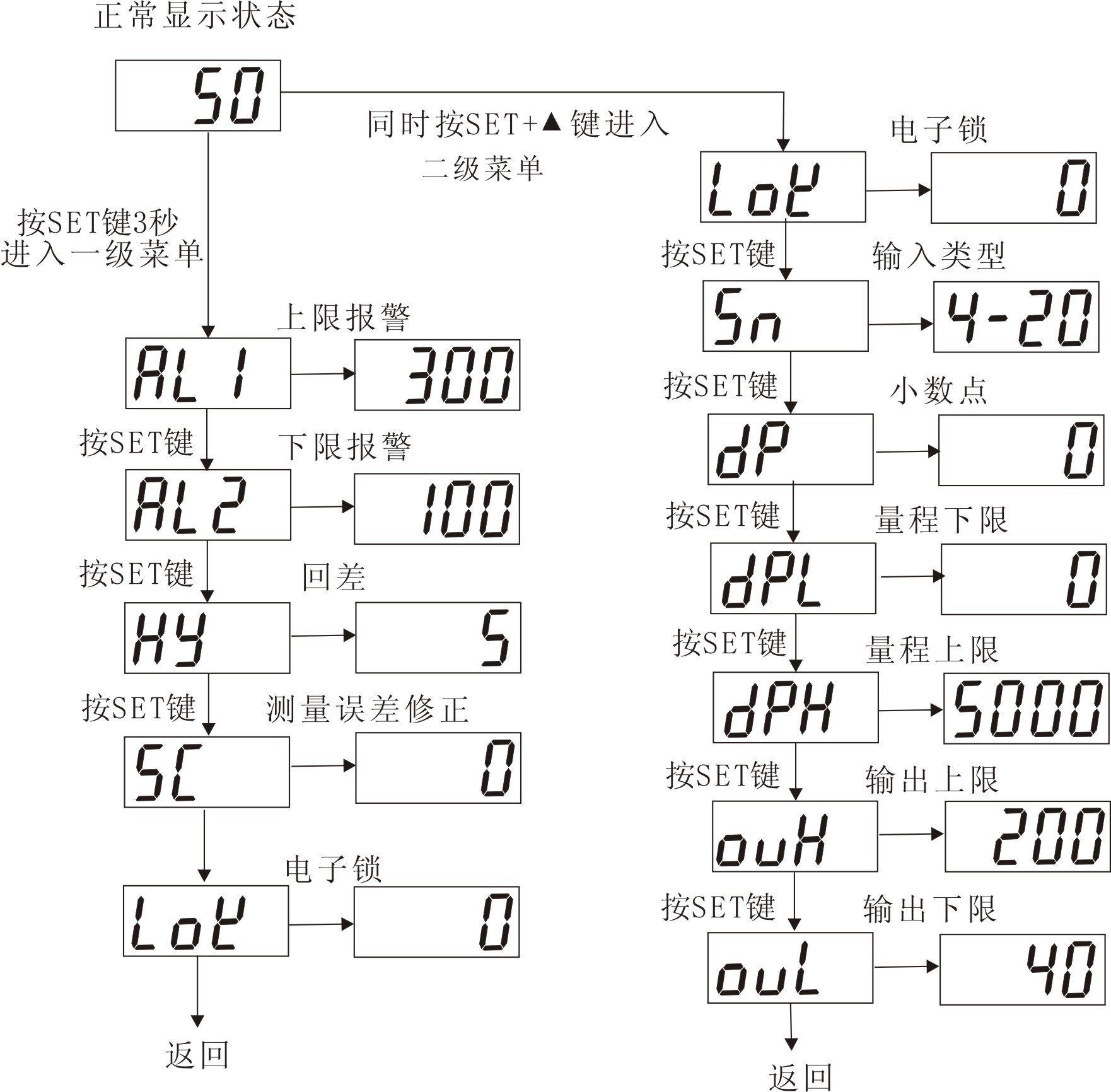

1、 內部參數設置（參數定義見參數表）
(1) 一級菜單

按SET鍵3秒進入一級菜單，顯示窗首先顯示參數符號再顯示參數值，按▲鍵或▼鍵修改，長按鍵可實現快速加或減。修改完成后，按SET鍵保存進入下一參數設置。不按任何鍵，10秒后自動保存退出。
(2) 二級菜單
按SET鍵+▲鍵進入二級菜單，設置方法同上。

五、錯誤信息

PV窗口顯示“—HH—”或“—LL—”時表示斷偶，請檢查傳感器。
